STM32学习笔记
1. STM32简介

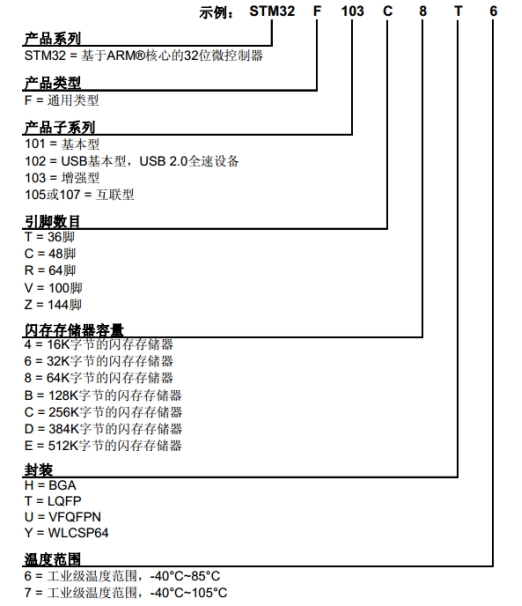

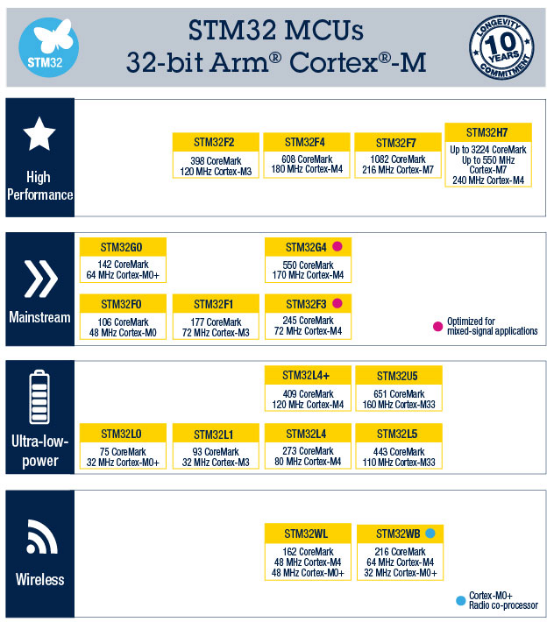

1.1 STM32命名规范

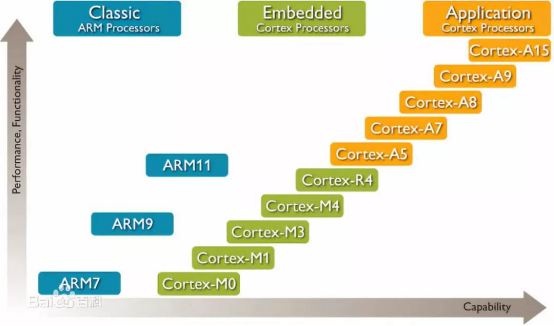

ARM既指ARM公司，也指ARM处理器内核。
A：Application，主要偏向于应用
R：Realtime，偏向于实时性
M：Microcontroller，微控制器
1.2STM32F103C8T6特性
系列：主流系列STM32F1
内核：ARM Cortex-M3
主频：72MHz
RAM：20K（SRAM）
ROM：64K（Flash）
供电：2.0~3.6V（标准3.3V）
封装：LQFP48

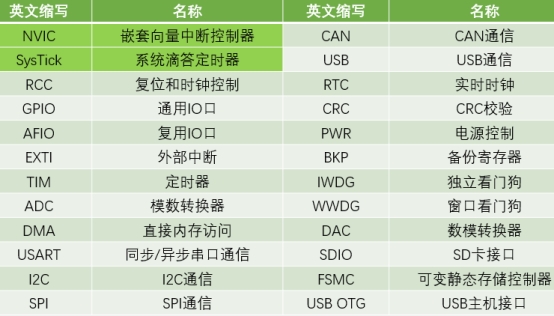

1.3 片上资源外设

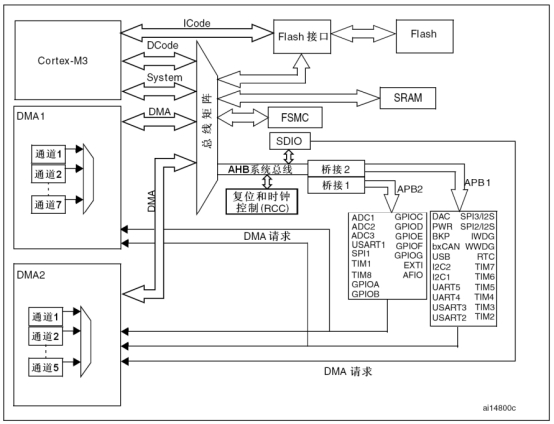

1.4 系统架构

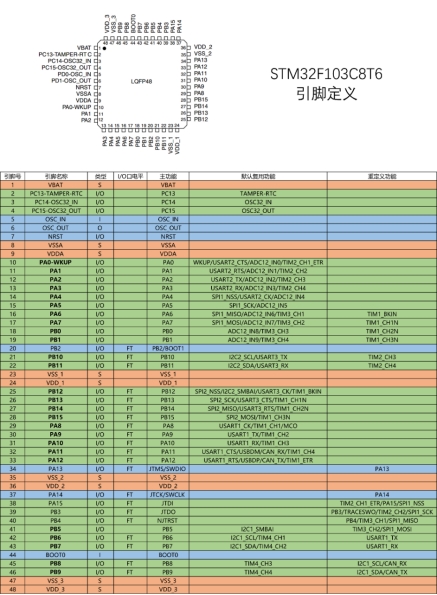

1.5 引脚定义

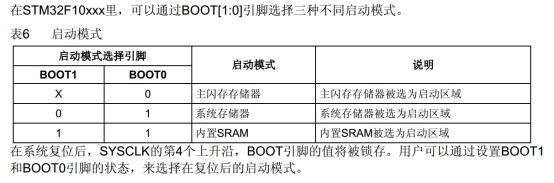

1.6 启动配置
(1)最常用配置：BOOT0设为0，正常的执行Flash闪存里面的程序，使用STLINK、DAPlink进行下载调试
(2)串口下载模式：BOOT0设为1，BOOT1设为0，系统存储器(存放Bootloader程序，接收串口的数据，然后刷新到主闪存中)
(3)最后一种模式，主要用于程序调试，用的比较少

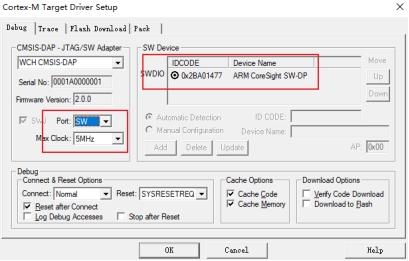

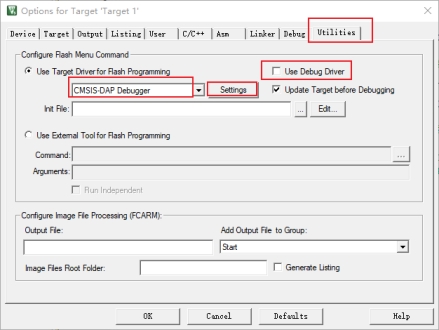

1.7 DAPLink烧录

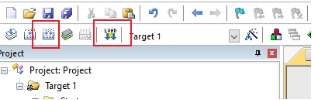

每次下载程序，需要先rebuild编译，在下载！
2、STM32工程模版
2.1 Keil配置工作模板
使用ST库函数的开发方式进行寄存器配置。
新建工程步骤：
建立工程文件夹，Keil中新建工程，选择型号
工程文件夹里建立Start、Library、User等文件夹，复制固件库里面的文件到工程文件夹
工程里对应建立Start、Library、User等同名称的分组，然后将文件夹内的文件添加到工程分组里

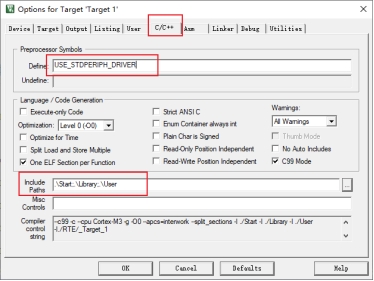

工程选项，C/C++，Include Paths内声明所有包含头文件的文件夹
工程选项，C/C++，Define内定义USE_STDPERIPH_DRIVER (标准外设驱动字符串，使用库函数开发时，这个是必须添加的)

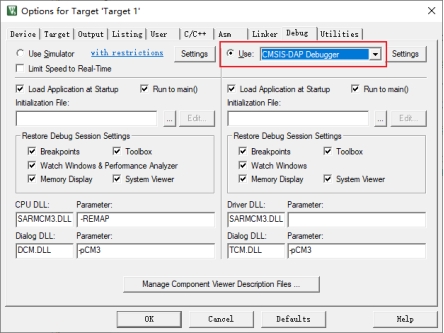

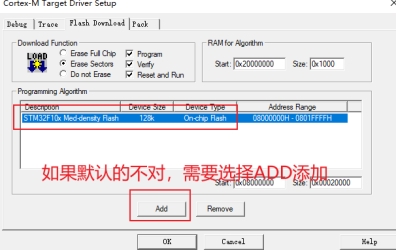

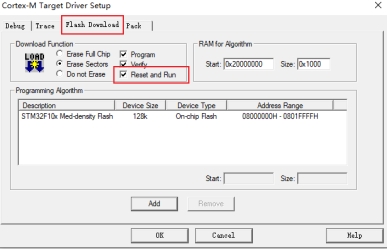

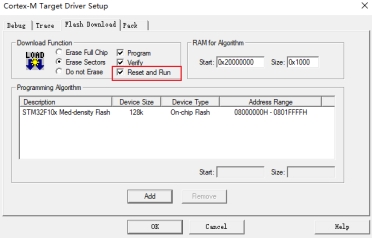

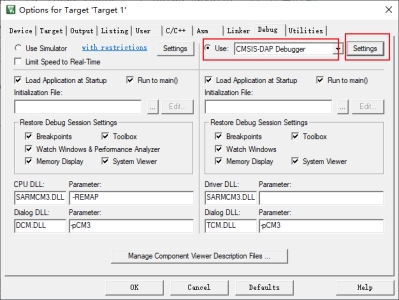

工程选项，Debug，下拉列表选择对应调试器，Settings，Flash Download里勾选Reset and Run

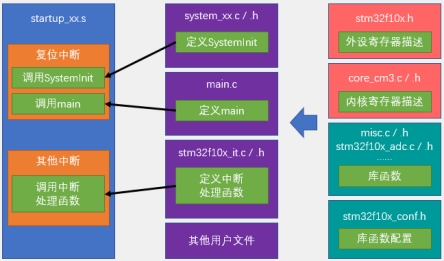

工程架构：

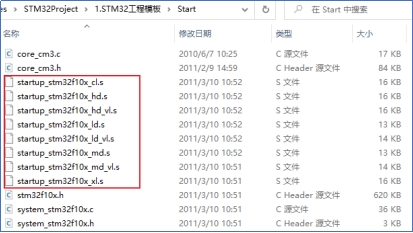

根据不同的产品型号，选择不同的文件：
2.2、创建工程步骤总结
- 快速创建Start、Library、User组，添加相关的文件
2.点击魔术棒按钮，添加第一步文件的路径，并添加这句话USE_STDPERIPH_DRIVER
- 选择对应的调试器(DAPLink)
4.小工具：keilkill，是一个批处理文件，可以把工程编译产生的中间文件都删掉
使用前后的对比：减小工程体积，之后可以添加到压缩包分享发送给别人
3. GPIO配置及应用
3.1 GPIO工作模式介绍
GPIO基本结构：

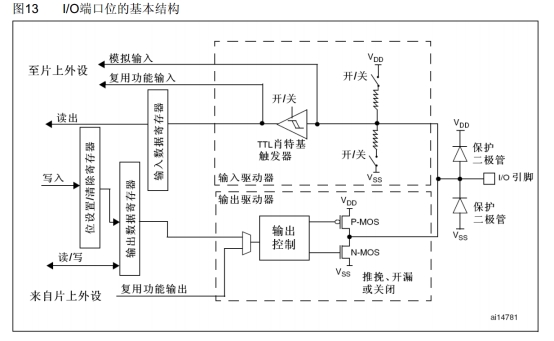

GPIO位结构：
单片机的GPIO配置为输出模式时，会有两种模式：推挽模式、开漏模式。
上下MOS同时导通时，发生短路，这种状态需要避免。
推挽输出模式理解：GPIO输出高低电平时，电流的一个动作而已
推：IO输出高电平时，把电流推出去
挽：IO输出低电平时，外界电流流进来，把电流挽回来。

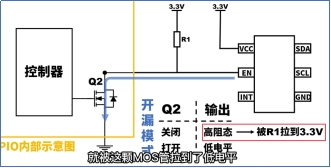

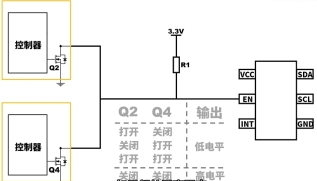

开漏模式：低电平和高阻态(被外接上拉电阻拉到高电平)的组合，称为开漏输出。
需要在外面接一个上拉电阻，常用于几个GPIO控制一个输入。
开漏模式输出高电平相当于高阻态，没有驱动能力；低电平有驱动能力。
只要有任意一个GPIO输出低电平，enable就是低电平
如果都处于高阻态，enable就是高电平

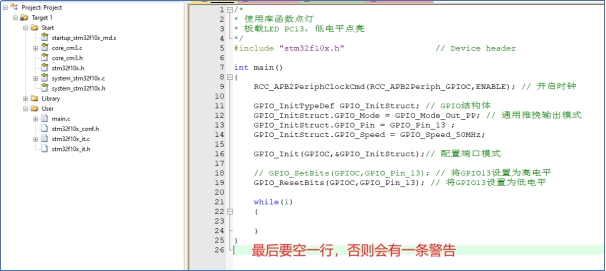

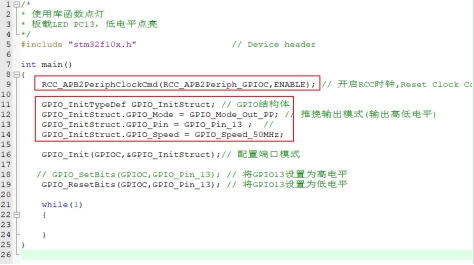

3.2 LED闪烁
操作STM32的GPIO共需要3个步骤：
1.使用RCC开启GPIO的时钟
2.使用GPIO_Init函数初始化GPIO
3.使用输出或者输入的函数控制GPIO口
1.RCC(Reset Clock Controller)，复位与时钟控制器，常用RCC AHB外设时钟控制、RCC APB2外设时钟控制、RCC APB1外设时钟控制

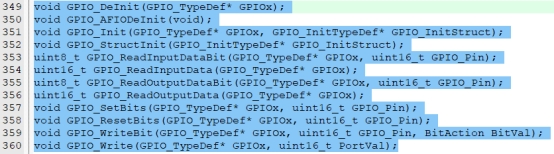

2.GPIO常用库函数
GPIO_Init()函数：用结构体的参数来初始化GPIO口，需要先定义一个结构体变量，然后给结构体赋值，最后调用这个函数。

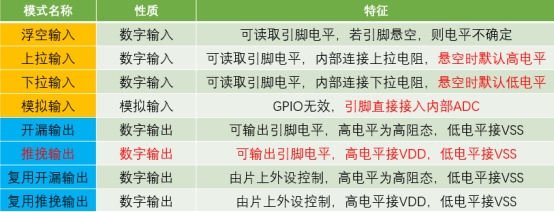

GPIO工作模式：
1 | typedef enum |
1 | void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin); |

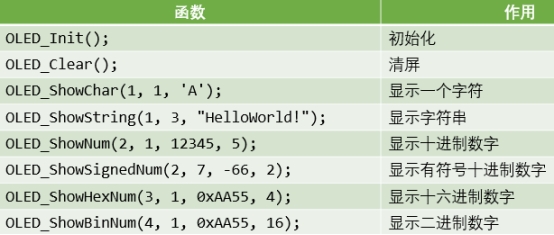

4. OLED显示屏使用
参数1：指定起始行；
参数2：指定起始列

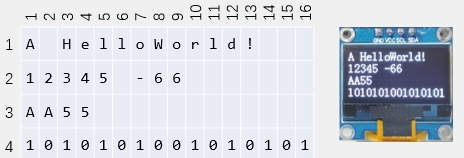

0.96寸OLED，分辨率：12864，把分辨率设置为4行16列，字符大小88
STM32的引脚上电后，如果不初始化，默认为浮空输入的模式。
SCL —PB8
SDA —PB9
5. EXIT外部中断
使用中断系统可以加大的提高程序的运行效率，如果没有中断系统，为了防止外部中断被忽略或者串口数据被覆盖，主程序就只能不断地查询是否有这些事件发生。
比如如果没有定时器中断，主程序只能使用delay函数，才能实现定时的功能。
有了中断系统后，主程序就可以放心执行其他事情，有中断的时候再去处理。

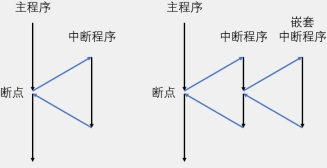

抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队。
抢占优先级和响应优先级均相同的按\中断号**排队。
中断触发方式：上升沿/下降沿/双边沿(上升沿和下降沿都可以触发)/软件触发(如何进行软件触发设计？程序里执行一句代码，就可以触发中断)
触发响应方式：中断响应/事件响应
通道数：16个GPIO_PIN、外加PVD输出、RTC闹钟、USB唤醒、以太网唤醒
中断响应：引脚电平变化触发中断
事件响应：不会触发中断，而是触发别的外设操作，属于外设之间的联合工作，比如触发ADC转换、DMA
注意：
进入中断函数的时候要检查中断标志位，退出的时候清零中断标志位。
中断函数一般执行简短快速的代码，如操作中断标志位。
NVIC用于统一管理中断和分配中断优先级，属于内核外设，是CPU的小助手，可以让CPU专注于运算。相当于医院里的叫号系统(给病人进行排号，CPU相当于医生，只负责看病)。

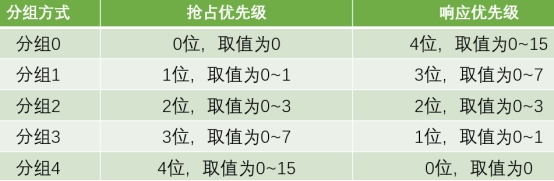

5.1 NVIC优先级分组
优先级：抢占优先级、响应优先级。

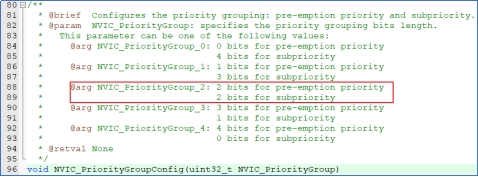

NVIC的中断优先级由优先级寄存器的4位（0~15）决定，这4位可以进行切分，分为高n位的抢占优先级和低4-n位的响应优先级(插队)
抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，抢占优先级和响应优先级均相同的按中断号排队
如果中断不多，很难导致中断冲突时，可以随意选择优先级分组，那个都行。
5.2 EXIT(Extern Interrupt)外部中断
EXIT的基本功能：检测引脚的电平变化，申请中断。
支持的GPIO口：所有的GPIO口，但相同的Pin不能同时触发中断。

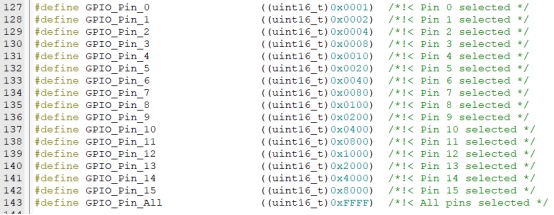

比如PA0和PB0不能同时用，端口GPIO_Pin*只能选择一个作为中断引脚。
PA0和PA1可以同时触发中断。
通道数：16个GPIO_pin(也就是只能有16个引脚可以触发中断)，外加PVD输出(电源电压监测)、RTC闹钟、USB唤醒、以太网唤醒。

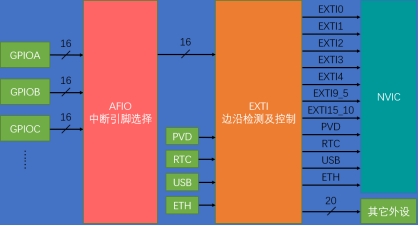

EXIT基本结构：
AFIO中断引脚选择：在GPIO(A~G)外设的16个GPIO_Pin中选择一个连接到后面的EXIT的通道里。
5.3 常用的触发外部中断的硬件模块
对于STM32来说，想要获取的信号是外部驱动的很快的突发信号，但是又不需要一直进行检测。
不需要经常使用、不需要一直检测的模块：
按键(注意抖动问题)，不推荐，可以使用定时器中断
旋转编码器
红外遥控接收器
5.4 外部中断程序设计步骤
涉及到的外设：RCC、GPIO、AFIO、EXTI、NVIC
打开RCC时钟，不打开时钟，外设是无法进行工作的
配置GPIO，选择需要的端口，设为输入模式(推荐浮空、上拉、下拉)
配置AFIO，选择用的这一路GPIO，连接到后面的EXTI
配置EXTI，选择外部中断触发方式，选择触发响应方式(一般选择中断响应)
配置NVIC，给中断选择一个合适的优先级
配置完之后，写中断执行函数：
在STM32中，中断函数的名字都是固定的，每个中断通道都对应一个中断函数。
中断函数的名字可以参考启动文件中的“stratup_stm32f10x_md文件
配置AFIO相关函数
void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);
参数1：选择重映射方式
参数2：新的状态
void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
配置AFIO的数据选择器，来选择想要的中断引脚
注意：主函数和中断函数不要操控同一个硬件(比如OLED显示)，避免不必要的冲突，中断函数只执行突发的事件，需要快速的执行，如操作变量、中断标志位。
6.定时器中断
6.1 TIM简介
定时器：可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
STM32在72MHz计数时钟下可以实现最大59.65s的定时。
16位计数器：执行计数定时的一个寄存器，每来一个时钟，计数器加1
预分频器：可以对计数器的时钟进行分频，让这个计数更加灵活
自动重装寄存器：计数的目标值(计多少个时钟申请中断)，这些寄存器构成了最核心的部分。
这三部分组成了定时器的时基单元(计数器、自动重装寄存器、预分频器)
STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4
6.2 基本定时器
可以完成定时中断，主模式触发DAC的功能。
DAC功能：数模转换
内部时钟（CK_CNT）：一般就是系统的主频72MHz，通向时基单元的输入。
时基单元：16位预分频器 + 16位计数器 + 16位自动重装载寄存器。
预分频器：对输入的72MHz时钟进行预分频，寄存器内存储的值是实际的分频系数减一。写0就是不分频，写1就是2分频，写2就是3分频……
计数器：对预分频后的计数时钟进行计数，每遇到上升沿就加一。
自动重装载寄存器：存储计数的最大值，到达此值后触发中断并清零计数器。
折线UI：向上的折线箭头表示该位置会产生中断信号——“更新中断”（由计数值等于自动重装值产生的中断），这个中断信号会通向NVIC
折线U：向下的折线箭头表示该位置会产生事件——“更新事件”，这个更新事件不会触发中断，但可以触发内部其他电路的工作。比如将更新事件映射到触发输出TRGO，然后TRGO直接接到DAC的触发转换引脚上。
主模式触发DAC数模转换功能：
stm32的一大特色就是主从触发模式，可以让内部的硬件在不受程序的控制下自动运行，可以极大地减轻CPU的负担。
驱动DAC正常思路及其问题：每隔一段时间就产生一个定时中断，手动更新DAC的值。但这样子会频繁的产生中断，会影响主程序的运行和其他中断的响应。
解决方法：定时器设计了一个主模式，使用主模式可以将定时器的“更新事件”映射到“触发输出TRGO”，然后TRGO直接接到DAC的触发转换引脚上，于是定时器的更新就不需要中断来实现了。整个过程无需软件参与，实现了硬件的自动化。
6.3 通用定时器
时基单元：PSC预分频器、CNT计数器、自动重装寄存器。通用定时器和高级定时器新增两个功能：向下计数模式、中央对齐计数模式。
向上计数模式(常用)：从0开始累加，到自动重装值触发中断。
向下计数模式：从自动重装值递减，到0触发中断
中央对齐计数模式：从0开始累加，到自动重装载值触发中断，然后递减，到0再次触发中断。常用于电机控制的SVPWM算法中。
内外时钟源选择和主从触发模式结构：上面的一大块。下面介绍各种各样的内外时钟源：
定时器中断基本结构：
时基单元：中间的粉色部分。
运行控制：控制寄存器的一些位，如启动停止、向上或向下计数等，操作这些寄存器就可以控制时基单元的运行了。
内部时钟模式、外部时钟模式2、外部时钟模式1：外部时钟源选择。这个选择器的输出就是为时基单元提供时钟。
编码器模式：编码器独有的模式，一般用不到。
中断申请控制：由于定时器内部有很多地方要申请中断，“中断申请控制”就用来使能控制这些中断是否使能。比如，中断信号会先在状态寄存器里置一个中断标志位，这个标志位会通过中断输出控制，到NVIC申请中断。
6.4 定时器初始化步骤
开启RCC内部时钟
选择时基单元的时钟源，对于定时中断，选择内部时钟源
配置时基单元(预分频器、自动重装寄存器、计数模式)
配置输出中断控制，允许更新中断输出到NVIC
配置NVIC，在NVIC中打开定时器中断的通道，并分配一个优先级
运行控制
6.5 TIM输出比较原理
OC（Output Compare）输出比较
输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形
每个高级定时器和通用定时器都拥有4个输出比较通道
高级定时器的前3个通道额外拥有死区生成和互补输出的功能
CCR：Capture Compare，捕获比较寄存器。
PWM（Pulse Width Modulation）脉冲宽度调制
频率 = 1 / TS，一般在 几kHz~几十kHz。
占空比 = TON / TS
分辨率 = 占空比变化步距，也就是占空比变化的精细程度。一般1%足够使用。
注：定时中断的频率就是PWM波的频率，只不过占空比的变化范围由自动重装载值决定。
6.6 通用定时器输出比较通道
REF：reference，参考信号
输出比较模式：
置有效电平：置高电平
置无效电平：置低电平
PWM模式1：常用向上计数的方式
6.7 PWM输出的基本结构
在时基单元部分，输出PWM不需要中断。
黄色线：ARR的值
蓝色线：CNT的值
红色线：CCR
绿色线：输出PWM
CNT < CCR：输出高电平
CNT ≥ CCR：输出低电平
CCR设置的高一些，输出的占空比就变大；CCR设置的低一些，输出的占空比就变小。
参数计算：
分辨率：占空比变化的步距离。
PWM频率：一秒钟PWM有多少个周期。
问题：如何输出一个占空比频率为1Khz，占空比可任意调节，且分辨率为1%的PWM波形，相关参数应如何进行设置。
ARR = 99
PSC = 719
设计PWM输出的基本步骤：
开启RCC时钟，把需要的TIM外设和GPIO外设的时钟打开
配置时基单元，包括前面的时钟源选择
配置输出比较单元：CCR的值，输出比较模式、极性选择、输出使能这些参数
配置GPIO，把PWM对应的GPIO口，初始化为复用推挽输出的配置。
如果要使用TIM2的OC1也就是CH1通道输出PWM，只能使用PA0输出PWM
TIM2的OC2只能使用PA1输出PWM
TIM2的OC3使用PA2
TIM2的OC4使用PA3
引脚重定义(重映射)：当一个引脚有多个功能时，如果可以进行重定义功能，则可以通过重映射的功能把原来的引脚映射到新的引脚上。这样就可以避免两个外设引脚的冲突。
如果想要定时器来控制输出引脚，需要使用复用推挽输出的模式
6.8 PWM驱动舵机
舵机是一种根据输入PWM信号占空比来控制输出角度的装置，根据输入PWM信号的要求，周期为20ms，高电平宽度为0.5ms~2.5ms。
PWM参数计算：
PWM频率：50hz
ARR = 20k - 1
PSC = 72 -1
注：20K对应20ms，那么CCR设置为500，就是0.5ms，参数很直观
注意PWM的VCC接到5V。
7. ADC数模转换器
STM32的ADC是12位的，AD结果最大值是4095，也就是2^12-1 = 4095，对应的电压为3.3V
STM32F103C8T6的ADC资源：ADC1、ADC2，10个外部输入通道。
12位逐次逼近型ADC，最大1us转换时间(1MHz)
18个输入通道，可测量16个外部和2个内部信号源
规则组和注入组两个转换单元
模拟看门狗自动监测输入电压范围
逐次逼近型ADC：
ADC基本结构：
双ADC模式：ADC1和ADC2一起工作，它俩可以配合组成同步模式、交叉模式等。
转换模式：
l 单次转换，非扫描模式
l 单次转换，扫描模式
l 连续转换，非扫描模式
l 连续转换，扫描模式
数据对齐：
STM32的ADC是12位的，它的转换结果就是一个12位的数据。但是这个数据寄存器是16位的，所以就存在一个数据对齐的问题。
一般使用右对齐，这样读取这个16位寄存器，直接就是转换结果。
转换时间：
采样时间越大，越能避免一些毛刺信号的干扰。不过转换时间也会延长。
校准：
l ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差
l 建议在每次上电后执行一次校准
l 启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期
7.1 AD单通道
开启RCC时钟，包括ADC和GPIO的时钟
配置ADC的分频器
配置GPIO，把需要用的GPIO配置成模拟输入的模式
配置多路开关，把左边的通道接入到右边的规则组列表里
配置ADC转换器，在库函数里使用结构体进行配置
消除ADC返回结果的方法：
迟滞比较：设置两个阈值，低于下阈值开灯，高于上阈值时关灯。
滤波：平滑数据(均值滤波)
裁剪分辨率：直接把数据的尾数去掉，也可以减小数据的波动
7.2 AD多通道
扫描模式：如果想要使用扫描模式实现多通道，最好要配合DMA来实现。因为：
l 问题1：在扫描模式下，启动列表之后，每一个单独的通道转换完成之后，不会产生任何的标志位，也不会触发中断，不知道某一个通道是不是转换完了。
l 问题2：AD的速度非常快，转换一个通道大概只有几us，如果不能在几us的时间内把数据转运走，那数据就会丢失。
如果不使用扫描模式，可以使用单次转换、非扫描的方式来实现多通道。只需要在每次触发转换之前，手动更改一下列表第一个位置的通道就行了。
扫描模式+DMA转运数据：DMA是转运多通道数据的最优解。
8. DMA直接存取器存取
DMA（Direct Memory Access）直接存储器存取
DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源
12个独立可配置的通道： DMA1（7个通道）， DMA2（5个通道）
每个通道都支持软件触发和特定的硬件触发
STM32F103C8T6 DMA资源：DMA1（7个通道）

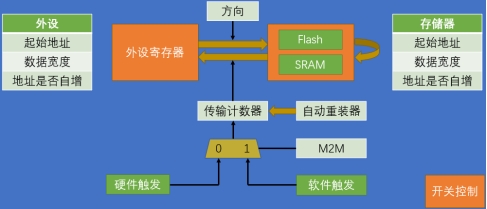

DMA基本结构：
DMA最常见的用途：配合ADC的扫描模式。
